试验专栏 | 断裂的临界点在哪？意昂体育「中国」试验带您探秘KⅠC试验
金属部件在服役过程中萌生裂纹，是否能够维持稳定运行，其剩余寿命如何评估？
这一问题的核心，在于材料抵抗裂纹失稳扩展的能力究竟有多强。工程实践中，常用平面应变断裂韧度（KⅠC） 来定量表征这一性能。
这一关键指标如何通过实验测定？本文将以意昂体育「中国」试验电磁谐振高频疲劳试验系统为测试平台，通过”云试验“，系统介绍KⅠC试验的完整实施流程。
基本概念
KⅠC（平面应变断裂韧度）：是材料在平面应变条件下抵抗裂纹扩展能力的指标，表征含裂纹线弹性材料的抗断裂性能，其定义为裂纹尖端塑性区尺寸远小于裂纹长度时的临界应力强度因子，单位为MPam1/2。
试验标准依据
《平面应变断裂韧度KIC试验方法》
（GB/T 4161-2007）
标准规范了金属材料平面应变断裂韧度KⅠC的测定流程以及相关注意事项。
KⅠC作为金属材料的固有力学性能指标，其数值不受试样几何尺寸的影响。实际试验过程中，须严格遵循标准规定的操作步骤，并全面满足线弹性力学适用条件、试样几何规格、裂纹形态等各项约束条件。
试验完成后，需对所得数据进行有效性验证，以判定检测结果是否合格可用。
试验设备及其他用具

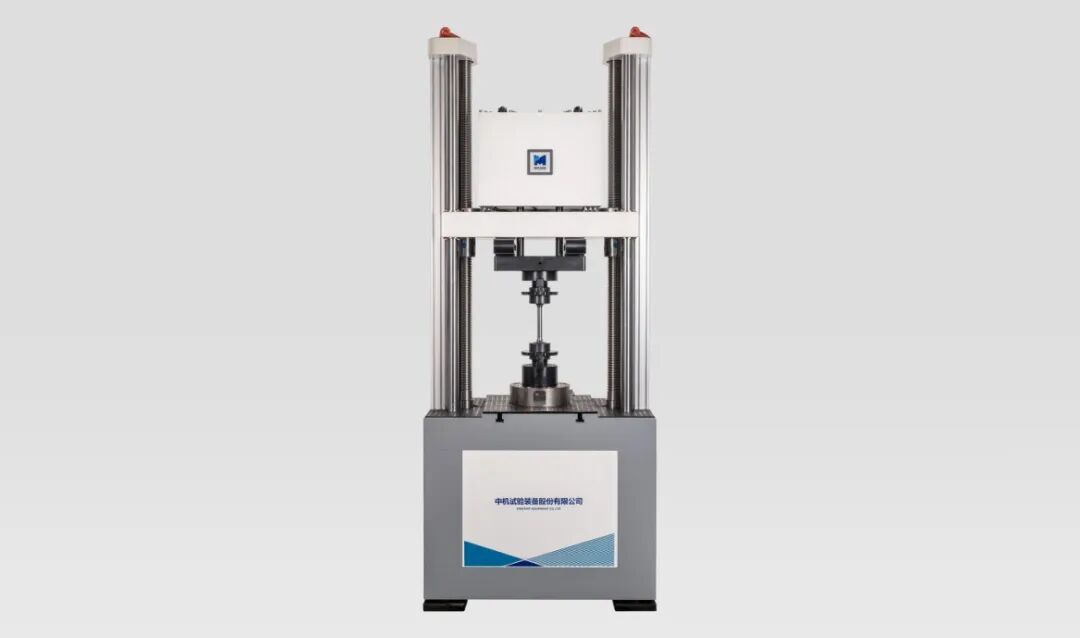

试验设备：意昂体育「中国」试验电磁谐振高频疲劳试验系统
该设备适用于金属或非金属材料及构件的高周疲劳（HCF）测试，并可施加拉伸、压缩、拉压循环及弯曲等多种载荷，开展疲劳性能、断裂韧性等试验。
设备遵循GB/T 4161—2007标准的要求，并按GB/T 16825.1进行校验，同时配备自动记录施加载荷的装置，具有节能、高效、精准的特点。
试验用具：Epsilon COD规 型号：3541

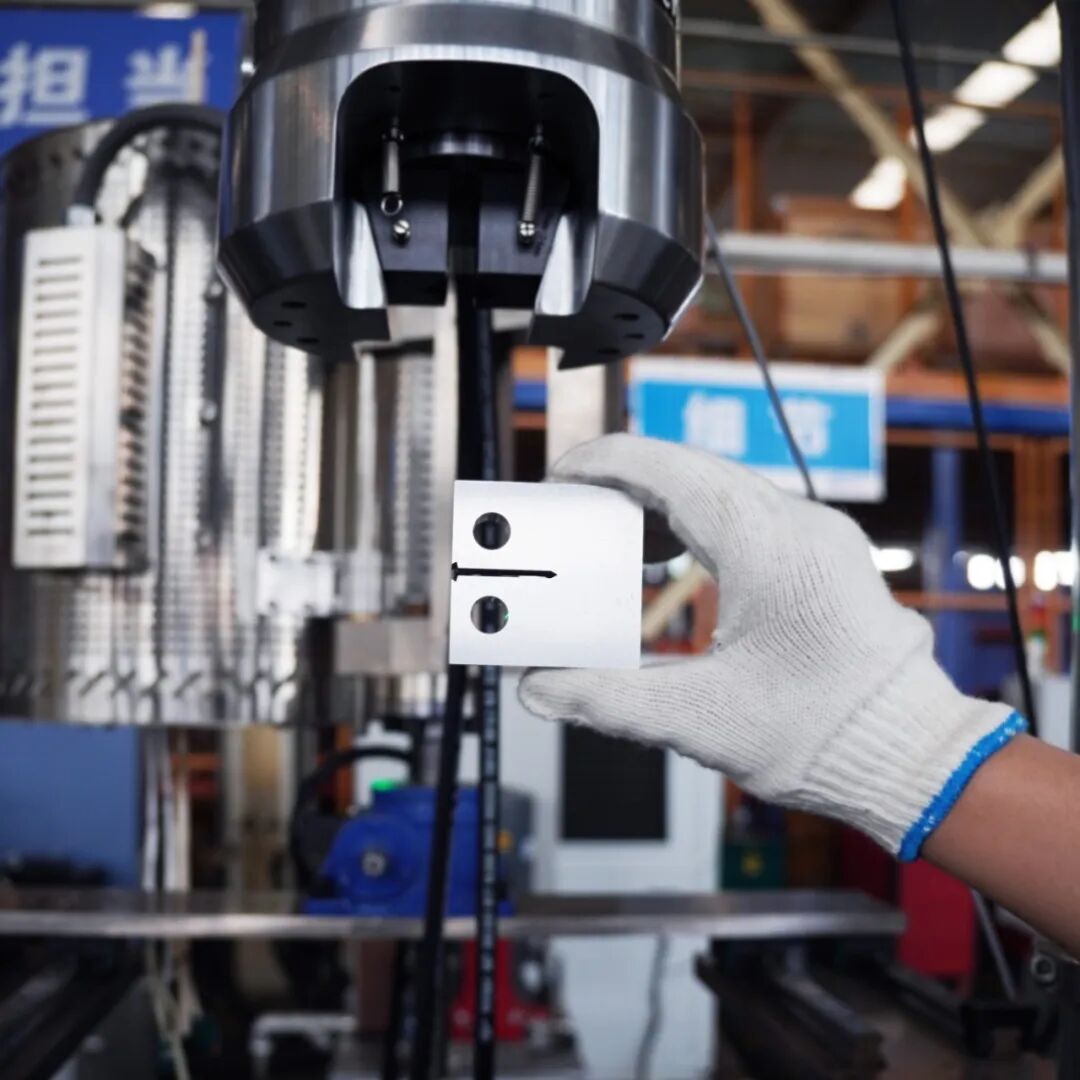

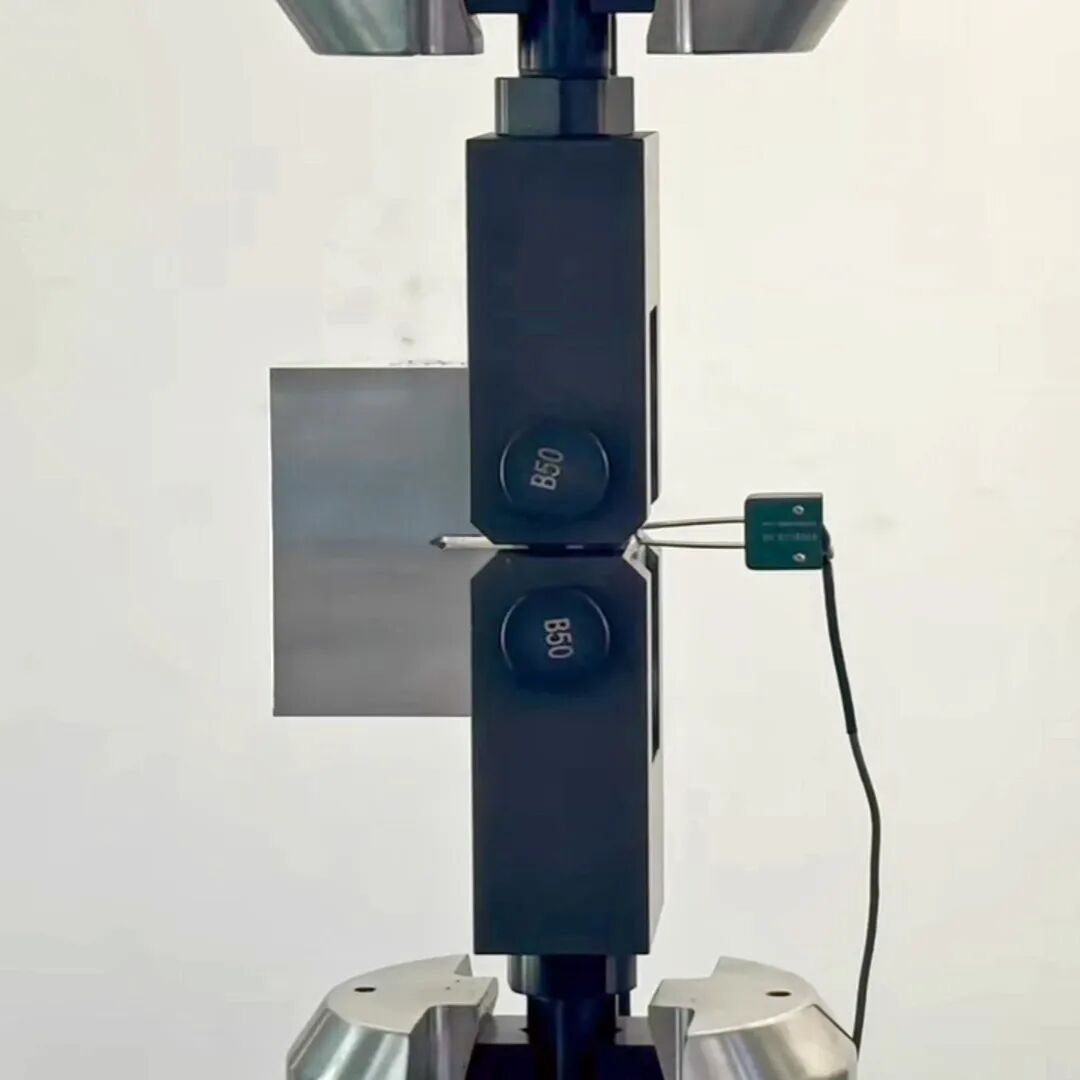

试样类型：紧凑拉伸试样（CT）
试验视频
试验步骤
一、预制裂纹
KⅠC试验所用试样需预先开设缺口并预制疲劳裂纹，因此试验首先从预制疲劳裂纹阶段着手。
操作时采用GPSTestExpert高周试验模块，并辅以目测法进行裂纹预制。在模块中输入试样相关信息及对应的K值后，设备即可自动计算预制裂纹阶段所需施加的最大载荷。

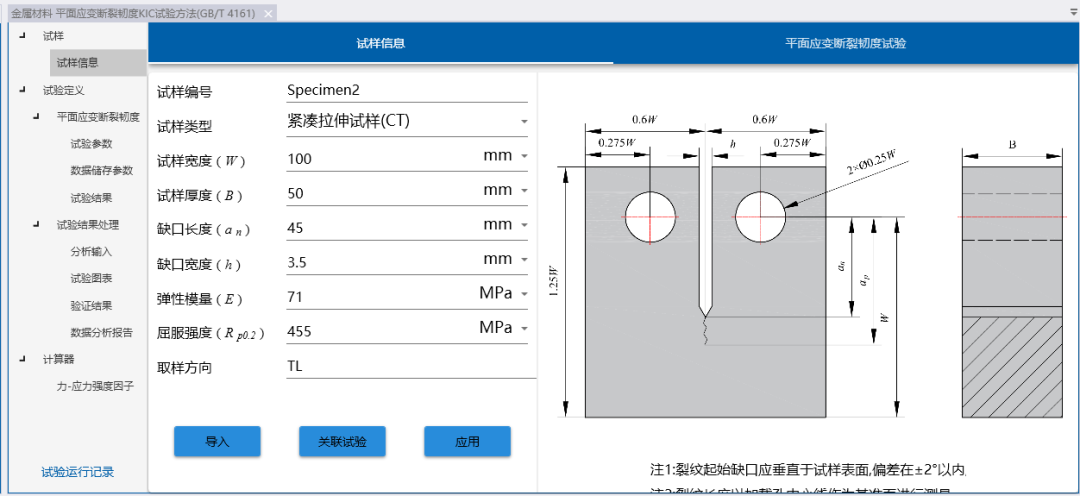

图1：试样信息记录界面

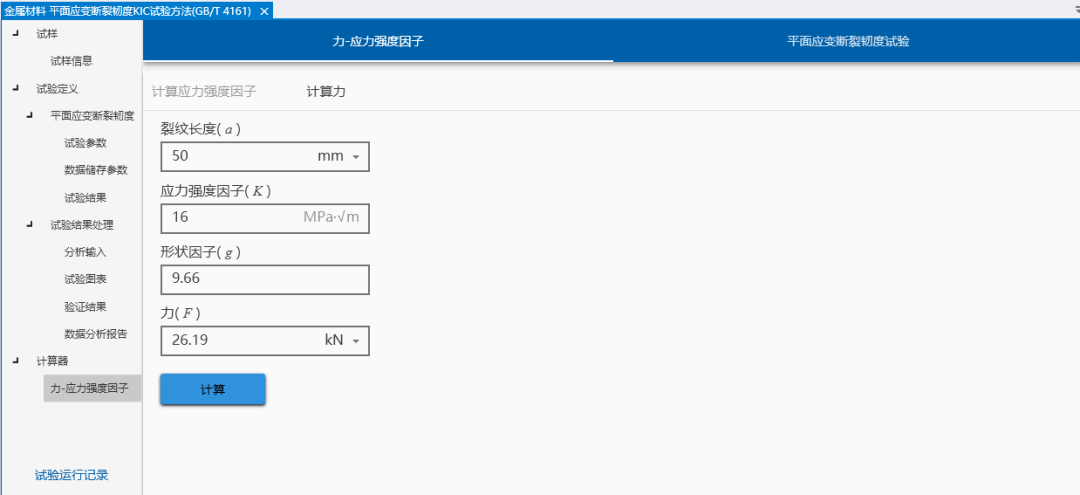

图2：预制裂纹最大力值计算界面

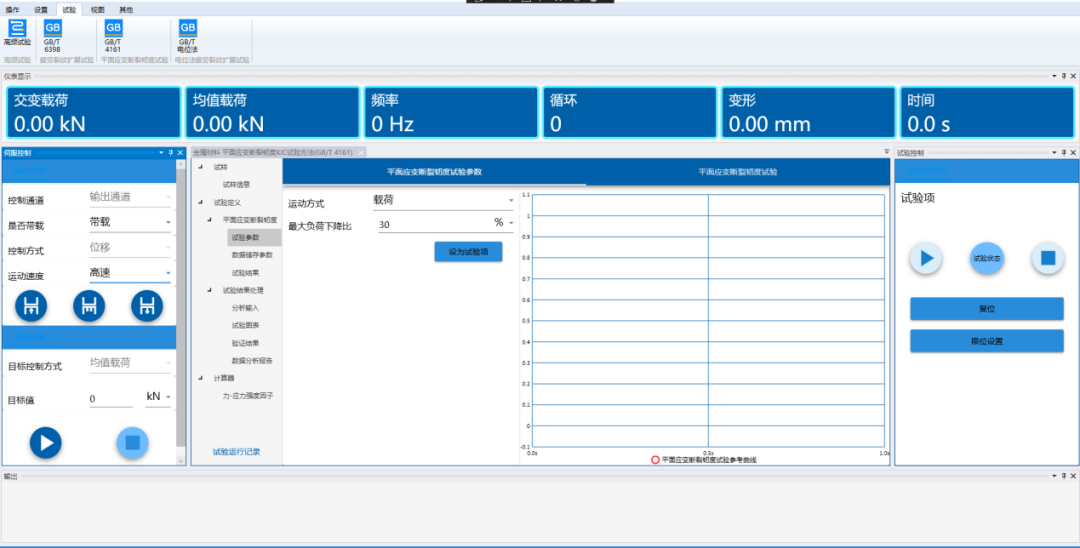

在基础试验模块中输入最大力和应力比，可自动计算交变负荷和平均负荷。
输入试验循环参数即可进行预制裂纹试验。

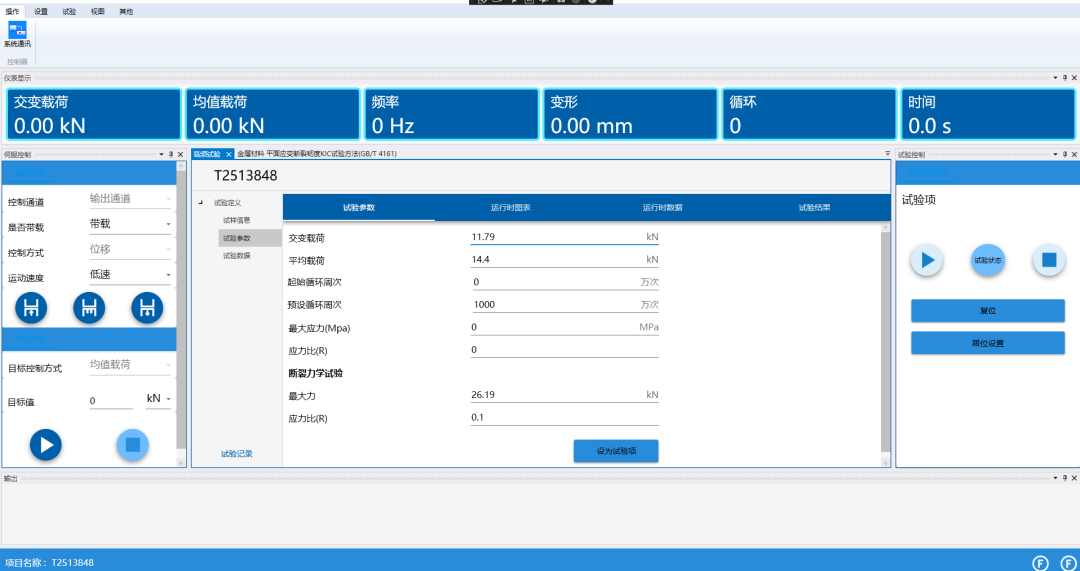

图3：试验参数设置界面
预制裂纹后，试样厚度（B）、裂纹长度（a）以及韧带尺寸（W-a）满足：
①B≥2.5(KⅠC/Rp0.2)2
②a≥2.5(KⅠC/Rp0.2)2
③W-a≥2.5(KⅠC/Rp0.2)2
以确保试样足够大，而塑性区足够小，使得线弹性断裂力学的前提成立。

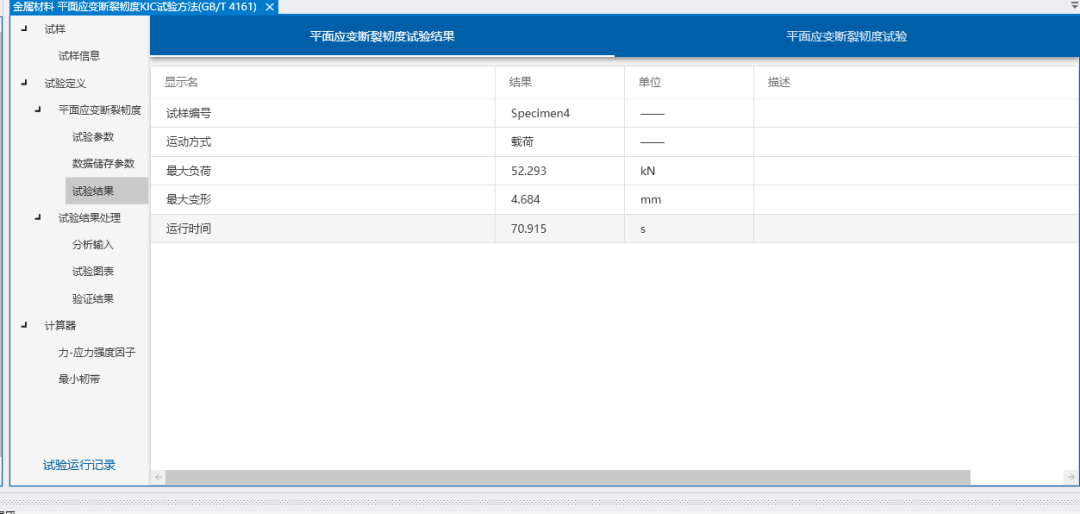

二、进行金属材料平面应变断裂韧度测试
图4
图5
图6
三、利用Dyna Test Expert / GPS Test Expert数据分析模块进行数据分析

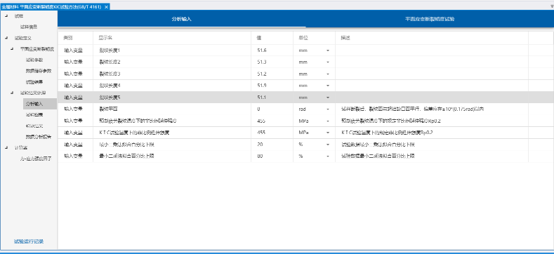

输入试验后的试样预裂纹长度和终止裂纹长度以及塑性延伸强度等参数。
图7

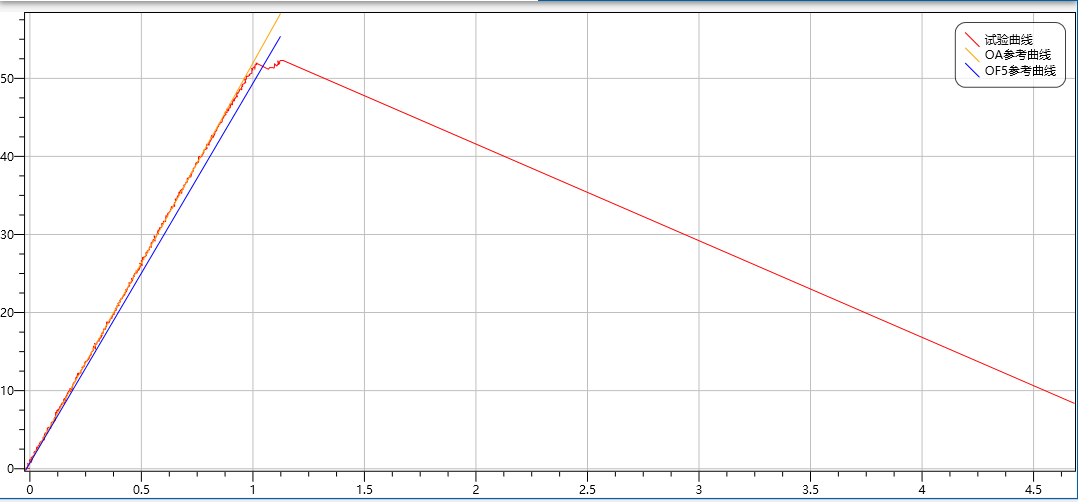

分析图表可以显示试验的“载荷-COD”曲线，并且标识出拟合数据段范围及F5曲线。
图8

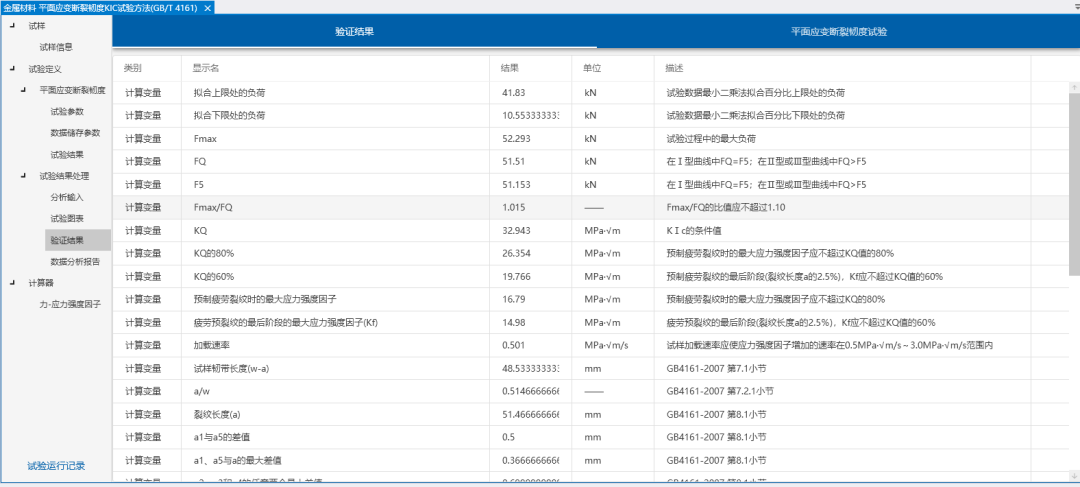

验证结果页面可全面显示KⅠC试验过程所需计算的关键变量包括核心计算结果—经有效性判据验证的条件性断裂韧度KQ，以及最终确认的平面应变断裂韧性值KⅠC。
图9

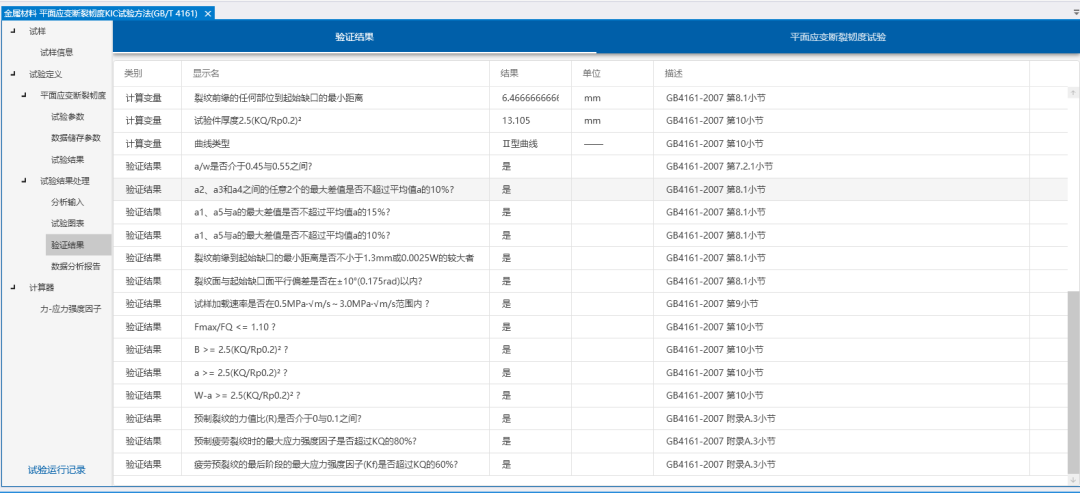

试验软件可同步验证结果，页面同时提供了基于GB/T 4161-2007标准中关于KⅠC试验的所有验证性结果。
图10
KⅠC是材料的“韧性身份证”，为工程设计选材、安全裕度评估及失效分析提供了不可替代的定量依据。
而KⅠC的精准测定，离不开可靠的测试平台。意昂体育「中国」试验电磁谐振高频疲劳试验机，以高效、精准、节能、自主的硬核实力，为材料力学测试提供全面、精准的一站式解决方案。
·更快：基于电磁谐振原理，可实现400Hz以上的超高频加载，大幅缩短试验周期。
·更省：纯电驱动、低噪音、无污染，真正践行绿色试验。
·更准：动态力示值精度优于±1%，受力同轴度达到1%～3%，整机通过MTBF≥4000小时稳定性测试，确保每一次加载都精准可靠。
·更全：载荷范围覆盖1kN～1000kN，可搭配高温、高低温、腐蚀、真空等环境模拟装置，完成从断裂韧性（K?C）到裂纹扩展速率（da/dN） 等全系列断裂力学测试。
·更自主：意昂体育「中国」试验已掌握全部核心技术，整机国产化率可达100%。
